Maqueta Sèrie 4000 TMB

[Javi M]

Bona nit,

Estic buscant plànols dels S4000 de TMB, per tal de poder crear un model 3D amb un programa CAD.
La finalitat del modelatge és poder posteriorment imprimir el model amb una impresora de tecnologia RepRap i fer una maqueta a escala, amb la qual cosa necessito plànols que defineixin el model com més millor.

De moment he localitzat els que hi ha a la Wiki i els del web d'en Wefer, però el primer té una resolució tan baixa que no permet llegir les xifres, i els segons consten de massa poques cotes.

Gràcies!

👍0👎0

[oriolp13]

Jo els tinc, si m'envies un MP amb un correu te'ls enviaré el més ràpidament possible.

👍0👎0

[wefer]

Jo els tinc, si m'envies un MP amb un correu te'ls enviaré el més ràpidament possible.

Per què no els penges aquí? O millor... per què no els penges a la wiki perquè tots els puguem veure?👍50

👍0👎0

[Javi M]

Per què no els penges aquí?

Imagino que pesaran massa per a això.

O millor... per què no els penges a la wiki perquè tots els puguem veure?

Perquè potser no ho sap fer. Si me'ls passa, jo mateix intentaré fer-ho.

👍0👎0

[oriolp13]

Per què no els penges aquí?

Imagino que pesaran massa per a això.

O millor... per què no els penges a la wiki perquè tots els puguem veure?

Perquè potser no ho sap fer. Si me'ls passa, jo mateix intentaré fer-ho.

Bones companys...revisant els plànols que tinc, no hi ha indicades les mides, sinó que hi han la situaciñó dels aparells elèctrics al llarg del tren. Si encara continuen sent del vostre interés m'ho dieu i aquí te'ls penjaré (que sí que en sé )

👍0👎0

[Javi M]

Oriol, si pots penjar això, em serà millor que res.

Per cert Wefer, oi que els plànols que hi ha al teu web son en realitat d'un 3000 però amb les cotes dels 4000? Ho dic per la relació entre l'amplada i l'alçada, ja que els 4000 fan l'efecte de ser més amples.

👍0👎0

[Javi M]

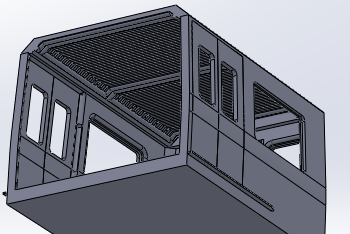

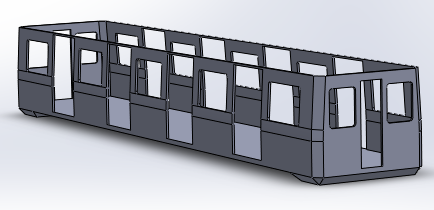

Pujo un parell de captures de pantalla de com va el modelatge. A falta d'introduir les cotes definitives (mentre aconsegueixo els plànols), està tot fet completament "a ull".

👍0👎0

[epuig29]

Gràcies per compartir-ho, Javi. La veritat és que aquests primers modelatges que has fet són força fidels. Però una cosa: també afegiràs interiors? Suposo que si ho fas ho modelaràs a part. Bona feina.

👍0👎0

[Javi M]

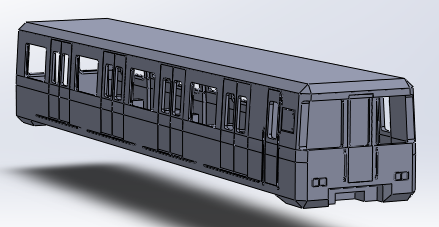

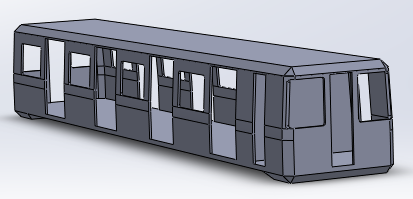

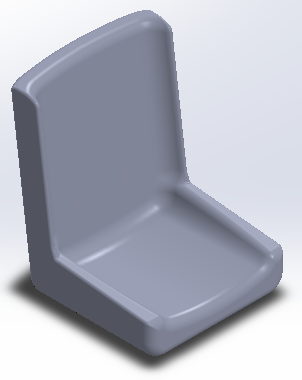

Pujo algunes captures més. Tot el que es pot fer sense els plànols ja està fet, i fins que no els tingui no podré continuar. He enviat un missatge a TMB demanant-los-els, però molt em temo que fins al Setembre no contestaran.

👍0👎0

[gatvell]

Molt bona feina Javi M
I gràcies per compartir-ho amb nosaltres.

Per cert, uin programa fas servir?

👍0👎0

[Javi M]

Molt bona feina Javi M
I gràcies per compartir-ho amb nosaltres.

Per cert, quin programa fas servir?

Gràcies Gatvell!

Faig servir SolidWorks i AutoDesk Inventor. Si ho preguntes perquè vols descarregar-te'n algún, els dos són de pagament (i ben cars...), però pots fer servir Blender, que és programari lliure i éstà a l'alçada dels millors programes de modelatge 3D.

👍0👎0

[gatvell]

Ho pregunto per curiositat, JAvi M.
Fa molts anys havia tocar una mica el Soldworks, SolidEdge, i els seus germans grnas Cat-ia i Proengineer. Però ara ni recordo com son i vaig amb Linux...
Si, se que son cars, però molt bons.
Desconec Blender, ja me'l miraré.

Bona feina i salut!

👍0👎0

[Adolescent barceloní]

Desconec Blender, ja me'l miraré.

El Blender, jo l'he tingut al portàtil, i té moltíssimes opcions i coses... Ara, jo no sé fer-lo servir, me'l vaig descarregar per provar i... ni una setmana va durar.
Per cert, el Blender s'obre primer una finestra "de comandos" i després el programa. Si tanques la finestra "de comandos" es tanca el programa també.

És precisament amb el Blender amb què es dissenyen els trens per a l'OpenBVE i els autobusos per al VirtualBus (fitxers B3D).👍10

👍0👎0

[oriolp13]

Oriol, si pots penjar això, em serà millor que res.

Per cert Wefer, oi que els plànols que hi ha al teu web son en realitat d'un 3000 però amb les cotes dels 4000? Ho dic per la relació entre l'amplada i l'alçada, ja que els 4000 fan l'efecte de ser més amples.

Javi, disculpa, havia marxat de vacances i fins avui no he tornat. Tant bon punt hagi fet una mica d'endreça, te'ls penjo.

👍0👎0

[Javi M]

Ara, jo no sé fer-lo servir, me'l vaig descarregar per provar i... ni una setmana va durar.

És que Blender és el més difícil de fer servir de tots els que conec. Per poder aprendre a modelar amb ell cal tenir certes nocions d'altres programes, o molta paciència! I per cert, Gatvell, està disponible també per al Linux.

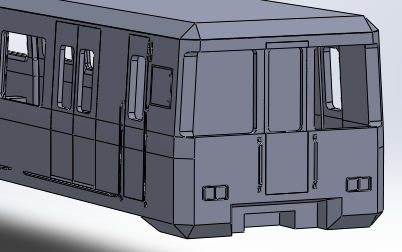

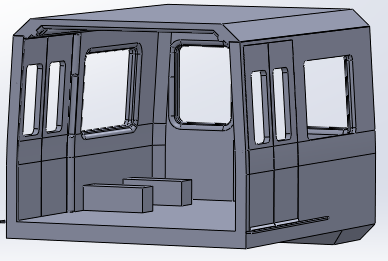

I aprofito per penjar una captura del S4000 ja quasi acabat. Només falten els detalls de la mampara de l'habitacle del motorista, aplanar els espais on hi ha els termòmetres de sobre les portes, i si s'escau, modificar algun equip (que mentre l'Oriolp13 m'envia els plànols, estan fets a ull). He fet també unes ranures per on poder instal·lar una tira de LED's, de tal manera que aquesta quedi amagada, a més dels corresponents orificis per on passar els cables.

👍0👎0

[gatvell]

Molt bona feina Javi M.
Si, se qu ehi és per a Linux, però ara per ara no ho puc provar.

👍0👎0
